产品介绍

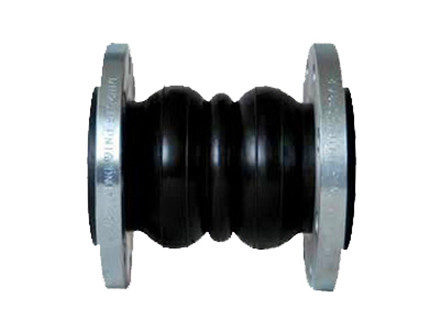

KST型双球体橡胶接头是由内胶层、多层锦纶帘布规增强、外胶层复合的橡胶双球体和松套金属法兰组成的产品。产品具有耐压高、弹性好、位移变形量大、吸振降噪效果明显、安装灵活等特点。
特点：内部致密度高、能承受较高压力、弹性变形效果好。
优点：减震、降噪、轻巧、无毒。
用途：与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。
产品工作压力等级分 0.6Mpa 1.0MPa 1.6MPa 2.5Mpa
规格型号：DN32-DN2800
技术参数
工作压力MPa(kgf/cm2 ) | 1 | 偏转角度 | (a1+a2 )45° |
爆破压力MPa(kgf/cm2) | 3 | 真空度KPa(mm/Hg) | 53.3（400） |
适用温度 | -15～+80特殊可达-30～160 | ||
适用介质 | 水、海水、热水、空气、压缩空气、油、酸、碱等化学物质 | ||
公称通径Dg | L值 mm | 转向位移 | 横向位移 mm | ||
mm | 英寸 | 伸长 | 压缩 | ||
15 | 0.5 | 190 | 5～6 | 22 | 22 |
20 | 0.75 | 210 | 5～6 | 22 | 22 |
25 | 1 | 210 | 5～6 | 22 | 22 |
32 | 1.25 | 220 | 5～6 | 22 | 22 |
40 | 1.5 | 220 | 5～6 | 22 | 22 |
50 | 2 | 240 | 5～6 | 22 | 22 |
65 | 2.5 | 240 | 5～6 | 22 | 22 |
80 | 3 | 280 | 5～6 | 22 | 22 |
安装说明
1、可曲挠橡胶接头管道施工时，必须让其处于自然状态，不要人为的在安装时产品产生人为变形。当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。
2、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。
3、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特耐材料橡胶接头，不可盲目串用或通用。
4、可曲挠橡胶软接头使用在水泵进出口时，应位于水泉一侧，与水泉之间应安装金属变径接头，且安装在变径的大口径出处。
5、当管道位移量大于等于接头的最大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于极限的挠曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等），使用具体安装数据见下表。
6、高层给水或悬空给水，管道应固定在吊架、托架或锚架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。
7、安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。丝扣接头应使用标准扳手匀力拧紧，不要用加力秆加力使活接头滑丝、滑棱和断裂，而且要定期检查，以免松动造成脱盘或渗水。
8、橡胶软接头在初次承受压力（如：安装试压等）后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。
9、使用或储存橡胶软接头，应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架，严禁暴嗮、雨淋、风浊。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题，应及时检查更换。
