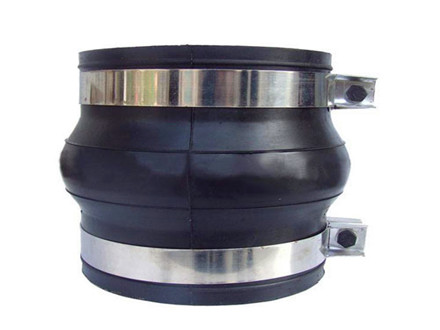

卡箍式橡胶接头

产品介绍

按使用性能分为通用、特种、耐热三大类，

通用类：适用于输送温度为﹣15℃~80℃的水、浓度10%以下的酸溶液或碱溶液。

特种类：适用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。

耐热类：适用于输送温度高于80℃的水

。

产品和结构代号规定如下：可曲挠橡胶接头RFJ、单球体D、双球体S，弯头W，同心异径YT，偏心异径YP,风机盘管接头F。

标记示例：RFJD-1.6×200,。指公称直径为200MM的单球体可曲挠橡胶接头，工作压力1.6MPA.

材质

橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同，有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐高温、耐酸碱、耐腐蚀、耐磨、耐油等功能。

技术参数

安装说明

1、可曲挠橡胶接头管道施工时，必须让其处于自然状态，不要人为的在安装时产品产生人为变形。当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

2、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。

3、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特耐材料橡胶接头，不可盲目串用或通用。

4、可曲挠橡胶软接头使用在水泵进出口时，应位于水泉一侧，与水泉之间应安装金属变径接头，且安装在变径的大口径出处。

5、当管道位移量大于等于接头的最大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于极限的挠曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等），使用具体安装数据见下表。

6、高层给水或悬空给水，管道应固定在吊架、托架或锚架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。

7、安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。丝扣接头应使用标准扳手匀力拧紧，不要用加力秆加力使活接头滑丝、滑棱和断裂，而且要定期检查，以免松动造成脱盘或渗水。

8、橡胶软接头在初次承受压力（如：安装试压等）后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。

9、使用或储存橡胶软接头，应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架，严禁暴嗮、雨淋、风浊。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题，应及时检查更换。
