产品介绍

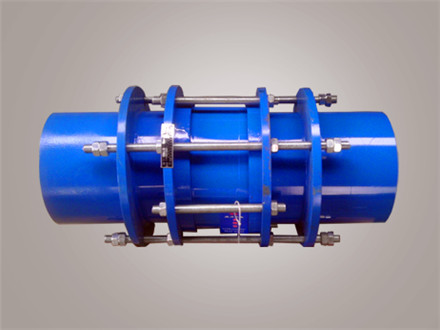

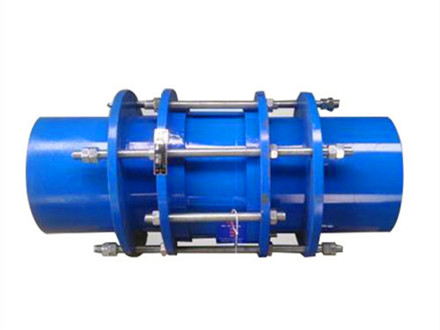

BY(SSJB-3)压盖松套限位伸缩接头功能介绍：它是由松套伸缩接头和两个限位短管组合而成，能防止管道因超量位移导致补偿接头的泄漏和损坏。
1管道两边以焊接的方式连接。管道预留距离过长的时候，可以根据实际情况通过加装短管增加了产品长度的灵活性，适应各种特殊长度的管道预留的施工环境。
2能够有效实现管道的轴向位移的补偿，降振减噪等功能。
3 方便管道的周期性维护。
BY(SSJB-3)压盖松套限位伸缩接头优点：伸缩量大、使用寿命长(使用寿命长达10—30年)、维修方便。主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。能够通过压盖与本体的相互挤压，造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接，能够大大降低管道线路的振动和噪音的影响。
技术参数
公称通径 | 管子外径 | 外型尺寸Type size | 伸缩量 | n-TH | ||||
Dw | Do | D | L | L1 | 0.6-1.6Mpa | 2.5Mpa | ||
65 | 76 | 76 | 155 | 645 | 180 | 90 | 2-M12 | 2-M12 |
80 | 89 | 89 | 165 | |||||
100 | 108 | 108 | 195 | 2-M16 | ||||
114 | 114 | 195 | ||||||
125 | 133 | 133 | 225 | |||||
140 | 140 | 225 | ||||||
150 | 159 | 159 | 255 | 2-M16 | 3-M16 | |||
168 | 168 | 255 | ||||||
200 | 219 | 219 | 310 | |||||
250 | 273 | 273 | 375 | 3-M20 | 4-M20 | |||
300 | 325 | 325 | 440 | 655 | 220 | 110 | 5-M20 | |
350 | 377 | 377 | 490 | 4-M20 | ||||
400 | 426 | 426 | 540 | |||||
450 | 480 | 480 | 590 | 5-M20 | 6-M20 | |||
500 | 530 | 530 | 645 | |||||
600 | 630 | 630 | 750 | |||||
700 | 720 | 720 | 850 | 6-M20 | 7-M20 | |||
800 | 820 | 820 | 965 | 1075 | 290 | 150 | 6-M24 | 8-M24 |
900 | 920 | 920 | 1065 | 7-M24 | 9-M24 | |||
1000 | 1020 | 1020 | 1165 | |||||
1200 | 1220 | 1220 | 1365 | 8-M24 | 10-M24 | |||
1400 | 1420 | 1428 | 1590 | 9-M27 | 12-M27 | |||
1500 | 1520 | 1528 | 1690 | |||||
1600 | 1620 | 1628 | 1795 | 10-M27 | 14-M27 | |||
1800 | 1820 | 1828 | 2000 | 11-M27 | 15-M30 | |||
2000 | 2020 | 2030 | 2200 | 12-M27 | 16-M30 | |||
2200 | 2220 | 2230 | 2420 | 13-M27 | - | |||
2400 | 2420 | 2430 | 2635 | 14-M30 | ||||
2600 | 2620 | 2630 | 2835 | 15-M30 | ||||
2800 | 2820 | 2830 | 3040 | 16-M33 | ||||
3000 | 3020 | 3030 | 3240 | 17-M33 | ||||
3200 | 3220 | 3230 | 3440 | 1130 | 400 | 260 | 18-M33 | |
3400 | 3420 | 3430 | 3640 | 19-M33 | ||||
3600 | 3620 | 3630 | 3860 | 20-M33 | ||||
3800 | 3820 | 3830 | 4080 | 20-M36 | ||||
4000 | 4020 | 4030 | 4300 | 21-M36 | ||||
