产品介绍

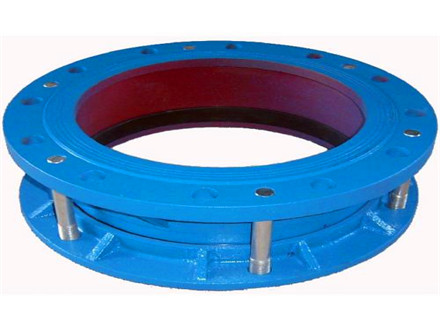

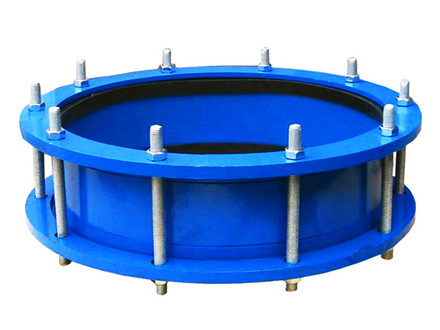

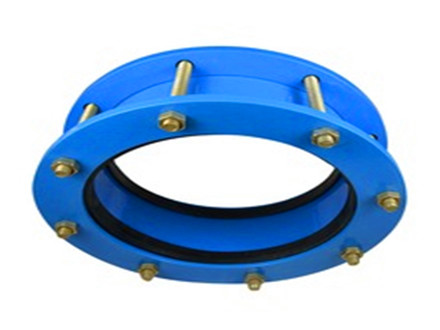

VSSJA(AF)型法兰式松套伸缩接头能够通过压盖与本体的相互挤压，造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接，能够大大降低管道线路的振动和噪音的影响。保证管道的安稳运行。
1能够实现管道线路轴向位移的补偿。
2在一定程度上降振减噪，保护管道。
3结构简单，安装方便，易于维护和保养。
4高品质的材料选择是产品最基本的保障。
技术参数
序号No. | 名称Name | 数量Quantity | 材料Material |
1 | 本体Body | 1 | QT400-15、Q235A 、ZG230-450 、1Cr13 20 |
2 | 压盖Cover | 1 | QT400-15 、Q235A 、20、 ZG230-450 、1Cr13 |
3 | 密封圈Gasket | 2 | NBR、 CR 、FPM、 NR |
4 | 螺柱Bolt | n | Q235A 、25 、1Cr18Ni9Ti |
5 | 螺母Nut | n | Q235A 、20 、1Cr18Ni9Ti |
公称直径Nominal Diameter DN | 管子外径External diameter of pipe DW | 长度Length | 法兰连接尺寸Flange connecting dimension | |||||||||
0.25Mpa | 0.6Mpa | 1.0Mpa | ||||||||||
L1 | L | D | D1 | n-do | D | D1 | n-do | D | D1 | n-do | ||
65 | 76 | 105 | 118 | 160 | 130 | 4-14 | 160 | 130 | 4-14 | 185 | 145 | 4-18 |
80 | 89 | 190 | 150 | 4-18 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | ||
100 | 108 | 123 | 210 | 170 | 210 | 170 | 220 | 180 | ||||
114 | ||||||||||||
125 | 133 | 240 | 200 | 8-18 | 240 | 200 | 8-18 | 250 | 210 | |||
140 | ||||||||||||
150 | 159 | 265 | 225 | 260 | 225 | 285 | 240 | 8-22 | ||||
168 | ||||||||||||
200 | 219 | 320 | 280 | 320 | 280 | 340 | 295 | |||||
250 | 273 | 130 | 375 | 335 | 12-18 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | |
300 | 325 | 130 | 160 | 440 | 395 | 12-22 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
350 | 355 | 490 | 445 | 490 | 445 | 505 | 460 | |||||
377 | ||||||||||||
400 | 406 | 540 | 495 | 16-22 | 540 | 495 | 16-22 | 565 | 515 | 16-22 | ||
426 | ||||||||||||
450 | 457 | 595 | 550 | 16-22 | 595 | 550 | 16-22 | 615 | 565 | 16-26 | ||
480 | ||||||||||||
500 | 508 | 645 | 600 | 20-22 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | ||
530 | ||||||||||||
600 | 610 | 755 | 705 | 20-26 | 100 | 705 | 20-26 | 780 | 725 | 20-30 | ||
630 | ||||||||||||
700 | 720 | 860 | 810 | 24-26 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | ||
800 | 820 | 220 | 225 | 975 | 920 | 24-30 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 |
900 | 920 | 1075 | 1020 | 1075 | 1020 | 1115 | 1015 | 28-33 | ||||
1000 | 1020 | 1175 | 1120 | 28-30 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | ||
1200 | 1220 | 1375 | 1320 | 32-30 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-40 | ||
1400 | 1420 | 270 | 1575 | 1520 | 36-30 | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 | |
1600 | 1620 | 1790 | 1730 | 40-30 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 | ||
1800 | 1820 | 1990 | 1930 | 44-30 | 2045 | 1970 | 44-40 | 2115 | 2020 | 44-48 | ||
2000 | 2020 | 2190 | 2130 | 48-30 | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 | ||
2200 | 2220 | 275 | 2405 | 2340 | 52-33 | 2475 | 2390 | 52-42 | 2550 | 2440 | 52-56 | |
2400 | 2420 | 2605 | 2540 | 56-33 | 2685 | 2600 | 56-42 | 2760 | 2650 | 60-56 | ||
2600 | 2620 | 240 | 300 | 2805 | 2740 | 60-33 | 290S | 2810 | 60-48 | 2960 | 2850 | 60-56 |
2800 | 2820 | 3030 | 2960 | 64-36 | 3115 | 3020 | 64-48 | 3180 | 3070 | 64-56 | ||
3000 | 3020 | 3230 | 3160 | 68-36 | 3315 | 3220 | 68-48 | 3405 | 3290 | 68-60 | ||
3200 | 3220 | 3430 | 3360 | 72-36 | 3525 | 3430 | 72-48 | |||||
3400 | 3420 | 3630 | 3560 | 76-36 | 3735 | 3640 | 76-48 | |||||
3600 | 3620 | 3840 | 3770 | 80-36 | 3970 | 3860 | 80-56 | |||||
3800 | 3820 | 4045 | 3970 | 80-39 | ||||||||
4000 | 4020 | 4245 | 4170 | 84-39 | ||||||||
